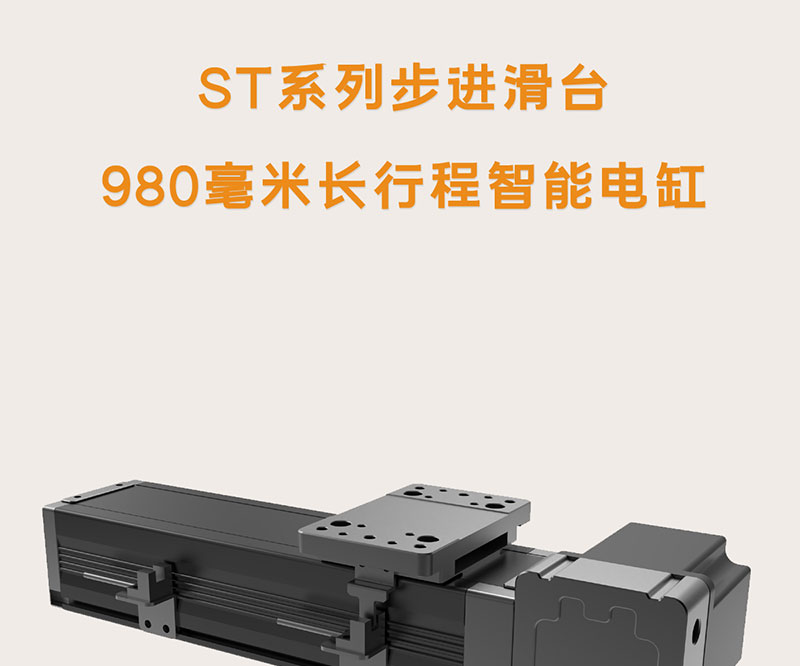

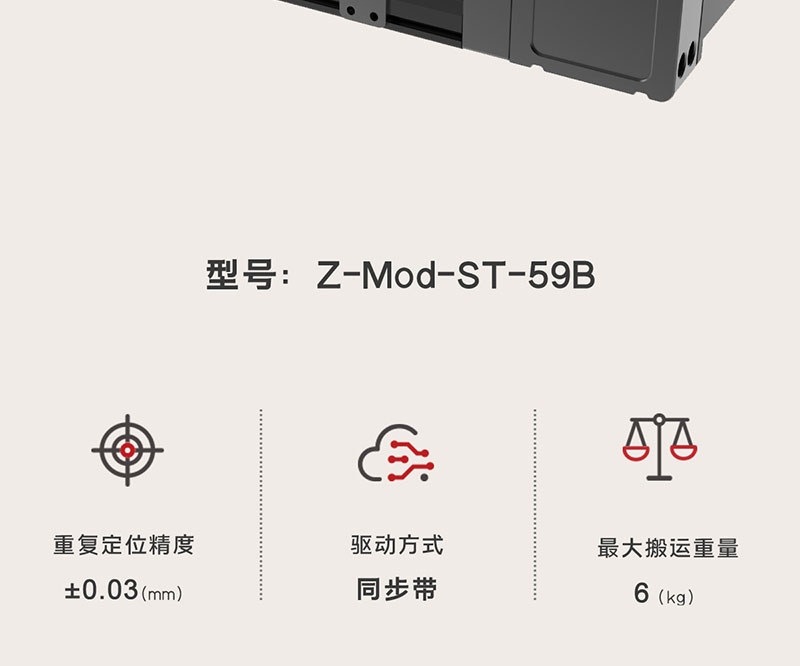

Z-Mod-ST-59B

首頁 / 智能電缸 / Z-Mod-ST-59B

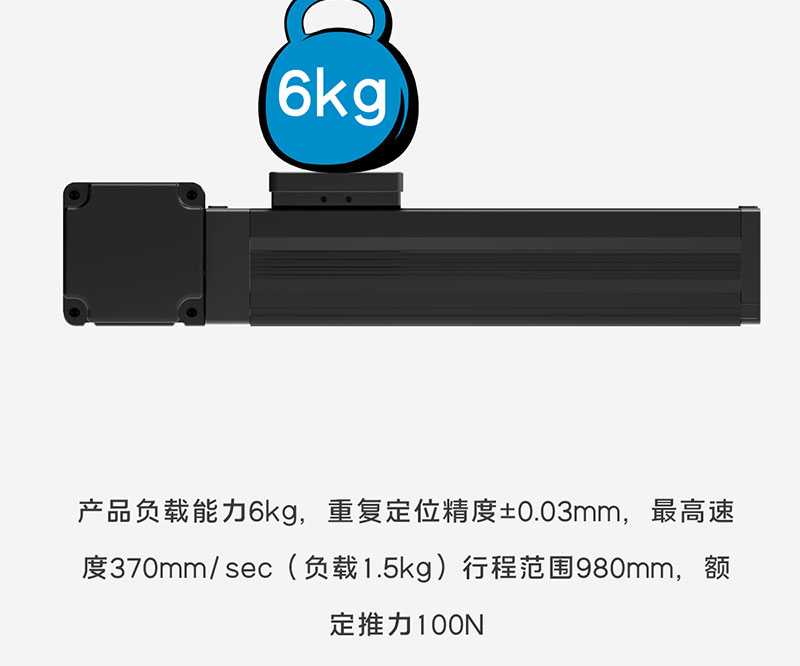

  • 最高速度：水平：370mm/s(1.5kg負載),垂直:300mm/s(1.5kg負載)
  • 最大可搬重量 水平/壁掛: 6kg
  • 垂直: 4kg
  • 額定推力：100N（水平）
  • 重復定位精度：±0.03mm
  • 最高速度：水平：370mm/s(1.5kg負載),垂直:300mm/s(1.5kg負載)
  • 最大可搬重量 水平/壁掛: 6kg
  • 垂直: 4kg
  • 額定推力：100N（水平）
  • 重復定位精度：±0.03mm

Z-Mod-ST-54B 核心參數

步進電機規格型號HL42CM06(對標雷賽42CM06)
額定扭矩（N·m）參考曲線性能圖
導程54
最高速度（mm/sec）水平：300（1.5kg負載）垂直：220（1.5kg負載）
額定加速度 (mm/sec2)//
最大可搬重量 水平/壁掛4
垂直1.5
額定推力（N）30（水平）
行程范圍100-500（100間隔）
馬達額定轉速（RPM）參考曲線性能圖
注：1G=9800mm/sec2 最高速度只做參考，負載與速度成反比。
重復定位精度±0.03mm
驅動方式同步帶（進口鋼絲聚氨酯）
動態容許力矩（注1）Ma：34.7N·m，Mb：34.7N·m，Mc：55.6N·m
負荷允許伸出長度120mm
傳感器/
感應器線纜長度1.5m
基座材質擠壓鋁型材，黑色光澤
安裝面積精度要求平面度0.05mm以下
使用環境0-40°C, 85％RH]（無結霜）
注1：行走壽命為10000km時的數值

規格參數

型號性能
電機功率/電壓 HL42CM06 (對標雷賽42CM06)
額定扭矩( N.m ) 參考曲線性能圖
導程 54
最高速度（mm/sec) 水平：300（1.5kg?負載） 垂直：220（1.5kg 負載）
額定加速 / /
最大可搬重量（水平/壁掛）（kg) 4
垂直 1.5
額定推力（N） 30 (水平）
行程范圍 100-500 ( 100 間隔）
馬達額定轉速（RPM） 參考曲線性能圖
注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比
通用規格
重復定位精度 ±0.03mm
驅動方式 同步帶（進口鋼絲聚氨酯）
動態容許力矩（注1） Ma:34.7N.m, Mb:34.7N.m, Mc:55.6N.m
負荷允許伸出長度 120mm
傳感器 /
感應器線纜長度 1.5m
基座材質 擠壓鋁型材，黑色光澤
安裝面積精度要求 平面度0.05mm以下
使用環境 0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值

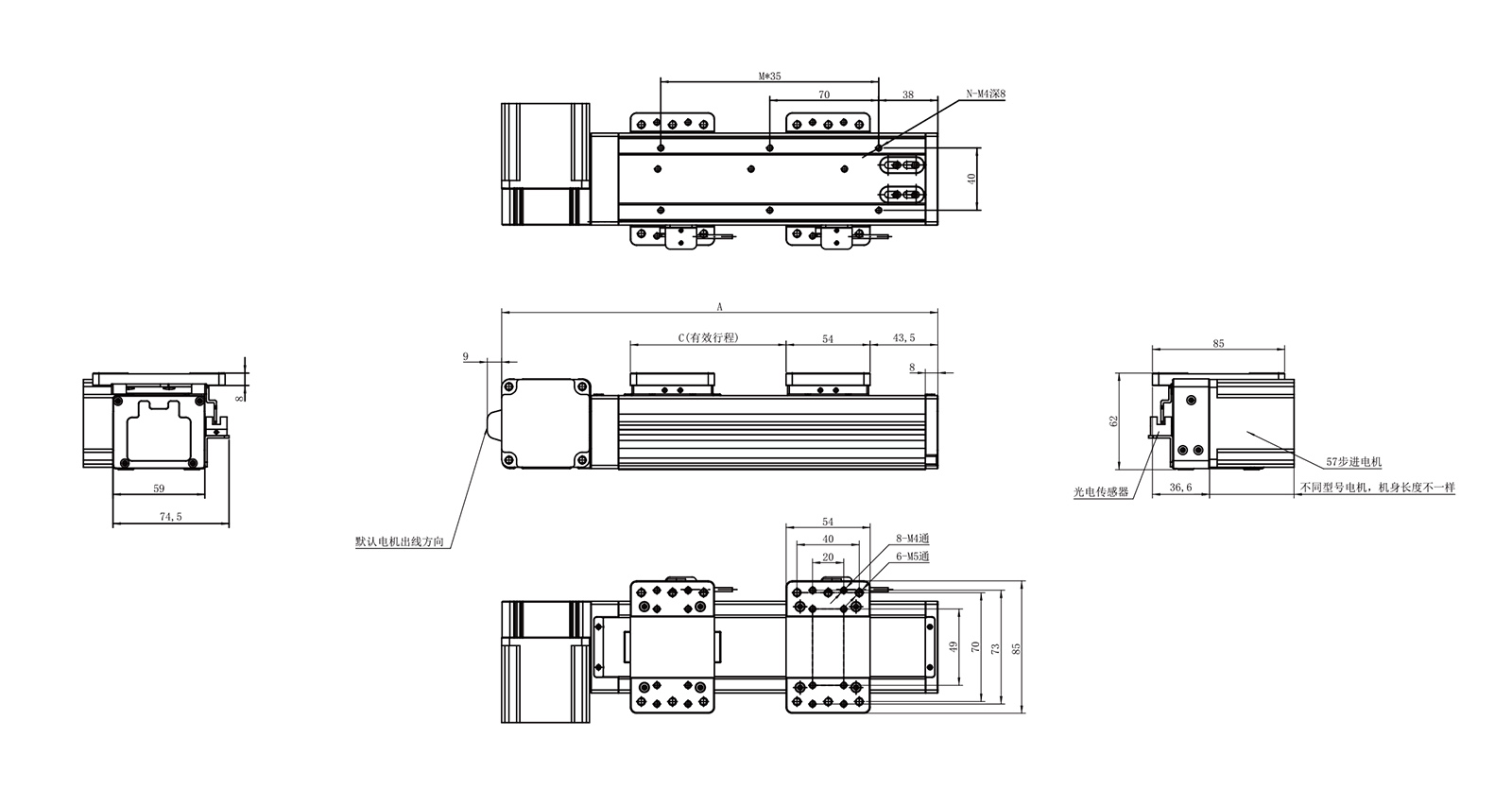

尺寸圖代號說明 ? 質量； 單位：mm
有效行程 100 200 300 400 500
A 251 351 451 551 651
C 100 200 300 400 500
?M 2 4 5 7 8
N 6 ?10 12 16 18
?質量 1.6 1.9 2.2 2.5 2.8
